S-925 系列
開合式經典主流
S-925系列
經典外觀設計的開合式主流機種
車速可達 320張/分鐘，19,200張/小時
應用領域: 農果外箱、蔬菜外箱、快遞箱、物流箱、食品包裝箱、電子產品、日常生活用品等其他產品包裝箱
送紙單元
- 生管軟體
- 遠端資訊管理
- 生產排單功能
- 智慧圖樣化操作介面
- 即時資訊看板
- 最佳化品質管理
- 停機資訊處理
- 客製化功能報表
-
電腦介面控制系統
中央控制系統管理及協調機制，確保每個單元運行同步和狀態更新。人機介面記憶功能，允許操作員儲存、調取及切換已保存的設定。 -
智能圖樣化操作介面
操作者更快速取得資訊及輕鬆操作，多種箱型生產模組切換。 -
生產排單設定功能
採用直觀簡易圖形操作介面，系統實現自動判讀各單元對應功能參數設定，不需人工反覆調整。
送紙單元
- Sun Automation 三軸前緣送紙機構，適應不同紙板條件
- 吸風系統，可擴大紙板彎翹容許度，減少因紙板品質不穩定所造成的送紙障礙，例如:歪斜、移位等狀況
- 適用紙板厚度範圍1.5~9mm (AB~E愣)，可滿足各種不同厚薄紙板及橫方向瓦楞送紙等各種生產需求
- 連結電腦系統預設紙板楞別及尺寸，送紙行程、咬紙間隙、檔板等位置自動調整
- 自動延伸量送紙輔助功能
-
工型鋼梁結構
利用工型鋼樑作為前擋板和側檔板的基礎結構，有效降低側檔板在操作過程中產生的震動，確保了紙板送紙過程的穩定性，同時提升了送紙機構的精確度。 -
前緣送紙裝置、可調整吸風
Sun Automation 前緣送紙系統，搭配長聲特製吸風箱設計，強化各種不同紙質的適應性。 -
可拆式進紙輪
可拆式進紙輪，簡化更換與維護流程。
印刷單元
- 精準的印刷位置自動復歸裝置，提高機器運轉效率和減少廢品產生
- 吸風真空傳送裝置降低網點蠕動，可調整紙板和印版間隙達到輕接觸狀態，確保網點與滿版印刷品質
- 密閉式刮刀裝置在高低速運轉時能夠提供穩定墨量，清晰的網點、細字及均勻的滿版印刷
- 密閉式刮刀裝置，保養便捷，油墨損耗少、清洗時間短、系統穩定性高
- 氣動控制著墨時機
- 簡易操作啟動電動絞版功能
- 自動缺墨檢知系統
- 入內偵測及防夾手保護裝置
-
密閉式刮刀拭墨系統 (選配)
密閉式刮刀系統避免水墨與空氣接觸，穩定印刷品質。高低速運轉時能夠提供穩定墨量，清晰的網點、細字及均勻的滿版印刷。搭配快速換刮刀系統，更換刮刀不需1分鐘。 -
自動缺墨偵測系統
防止因水墨不足造成著墨輪損傷，系統在偵測到缺墨時立即啟動警報通知。 -
單鍵式相位復歸功能
生產過程中必要的停機後，開機即可回復到停機前零誤差的相位，不需做任何調整。
開槽單元
- 雙刀軸(前、後刀獨立刀軸)，擴大紙箱高度範圍，免除前後刀碰撞困擾，減少開槽深度變化時刀具拆卸作業，節省時間
- 連動板掛載在線性滑軌及滾珠螺桿，更有效且準確的控制紙板開槽與壓痕作業
- 開槽刀通紙間隙固定，不需隨紙板厚度調整，提高運轉效率
- 操作者依照各種紙箱輸入尺寸，機器自動判讀各刀移動位置，簡化操作程序及滿足各種紙箱製作需求
-
雙刀軸結構
雙刀軸開槽設計，無開槽深度限制。擴大紙箱高度範圍，免除前後刀碰撞困擾。 -
開槽刀座及壓線輪橫移結構
刀座位移透過滾珠軸承與線性滑軌，使其移動更加平穩。連動板驅動滾珠軸承確保精準同步線性位移作動，使其破壞座、壓線座與開槽刀座軸定位同步帶動，更快速、精準、平穩。 -

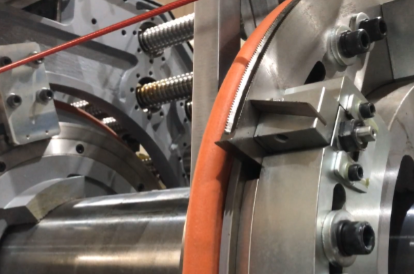

貼合邊角刀裝置
角刀座設有緩衝彈性機構，延長角刀使用壽命，減少角刀調整頻率。
模切單元
- 精準穩定7段速度補償裝置，膠墊輪因磨損厚度變化時，紙板能夠保持相同模切精準度
- 模切刀模轆快速鎖模裝置(選配)，縮短更換模切刀模時間
- 電動式膠墊轆游移裝置，有效平均分配膠墊表面磨耗，有效延長膠砧使用壽命
-
電動式膠墊轆游移
電動式膠墊轆游移裝置，有效平均分配膠墊表面磨耗，有效延長膠砧使用壽命。 -
修膠滾輪研磨裝置
修復膠墊輪表面磨損及損傷，使其表面恢復平整並保持膠墊輪表面良好狀態，提高運轉的穩定性。 -
快速鎖模裝置 (選配)
氣動式快速模具鎖定和解鎖，無需螺絲緊固。操作簡單安全，節省模具更換的停機時間。
平面配置圖
規格表
單位:mm
|
型號 F 固定式 / S 開合式 |
F-618系列 (27.5") |
F/S-925系列 (37.5") |
S-1227系列(50") |
S-1628系列 (66") |
S-1633系列 (66") |
F-1227高產能 (50") |
| 車速 (分鐘/小時) | 350 / 21,000 | 320 / 19,200 |
250 / 15,000 |
150 / 9,000 | 150 / 9,000 | 300 / 18,000 |
| 最大通紙量 | 600 x 1800 | 860 x 2500 |
1150 x 2700 |
1520 x 2800 | 1520 x 3300 | 1100 x 2700 |
| 最大通紙量 (隔張送紙) | N/A | 1200 x 2500 |
1600 x 2700 |
2000 x 2800 | 2000 x 2800 | 1250 x 2700 |
| 最小通紙量 | 200 x 455 | 270 x 750 |
340 x 750 |
450 x 750 | 450 x 750 | 340 x 750 |
| 最大印刷面積 | 600 x 1700 | 870 x 2400 |
1170 x 2600 |
1560 x 2700 | 1560 x 3200 | 1170 x 2600 |
| 印刷重複點 | 700 | 953 |
1272 |
1676 | 1676 | 1272 |
| 適用紙板厚度 | 1.5 ~ 9 | 1.5 ~ 9 |
1.5 ~ 9 |
1.5 ~ 9 | 1.5 ~ 9 | 1.5 ~ 9 |
| 最大貼合邊寬度 | 45 | 45 |
45 |
45 | 45 | 45 |
| 最大模切面積 | 600 x 1400 | 900 x 2300 |
1200 x 2600 |
1600 x 2700 | 1600 x 3200 | 1200 x 2600 |
| TV 上印刷 / BV 下印刷 | TV | TV |
TV / BV |
BV | TV / BV | TV |
